自动喷水灭火系统施工及验收规范



    5.2.9 当粱、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。

    （补充图1，验收规范无、来源设计规范）

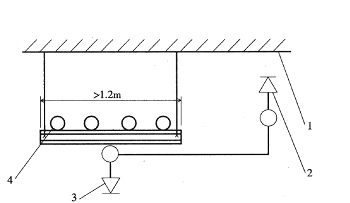

补充图1? 障碍物下方增设喷头
1—顶板；2—直立型喷头；3—下垂型喷头；4—排管（或梁、通风管道、桥架等）

    检查数量：全数检查。
    检查方法：观察检查。
    5.2.10 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合表5．2．10-1～表5. 2．10-3的规定(见图5．2．10)。

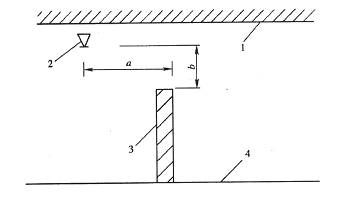

图5.2.10? 喷头与隔断障碍物的距离
1—天花板或屋顶；2—喷头；3—障碍物；4—地板
表5.2.10-1 喷头与隔断的水平距离和最小垂直距离（直立与下垂喷头）

表5.2.10-2 喷头与隔断的水平距离和最小垂直距离（扩大覆盖面喷头）

表5.2.10-3 喷头与隔断的水平距离和最小垂直距离（大水滴喷头）

    检查数量：全数检查。
    检查方法：尺量检查。
    5.2.8～5.2.10条表中数据采用了美国NFPA13(2002年版)标准中的相关条文的规定，分别适用于不同类型的喷头。当喷头靠近梁、通风管道、排管、桥架、不到顶的隔断安装时，应尽量减小这些障碍物对其喷水灭火效果的影响。这些情况是近年来工程上经常遇到的较普遍的问题，过去解决这些问题的方式也是五花八门，实际上是施工单位各行其便，其后果是不好的，将影响喷水灭火效果，造成不必要的损失。
    有必要了解《设计规范》中对喷头布置的相关要求
    7.1.3 除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。
    1 当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于1OOmm。
    2 在梁间布置喷头时，应符合本规范7．2．1条（施工验收规范的表5.2.8-1）的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。
    梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7.2.1条（施工验收规范的表5.2.8-1）规定时，应在梁底面的下方增设喷头。
    3 密肋梁板下方的喷头，溅水盘与密肋梁板底面的垂直距离，不应小于25mm，不应大于1OOmm。
    4 净空高度不超过8m的场所中，间距不超过4×4(m)布置的十字梁，可在梁间布置1只喷头，但喷水强度仍应符合表5．0．1的规定。
    7.1.8 净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。
    7.1.9 当局部场所设置自动喷水灭火系统时，与相邻不设自动喷水灭火系统场所连通的走道或连通门窗的外侧，应设喷头。
    7.1.10 装设通透性吊顶的场所，喷头应布置在顶板下。
    7.1.11 顶板或吊顶为斜面时，喷头应垂直于斜面，并应按斜面距离确定喷头间距。
    尖屋顶的屋脊处应设一排喷头。喷头溅水盘至屋脊的垂直距离，屋顶坡度≥1／3时，不应大于0.8m；屋顶坡度＜1／3时，不应大于0.6m。
    7.1.14 直立式边墙型喷头，其溅水盘与顶板的距离不应小于1OOmm，且不宜大于150mm，与背墙的距离不应小于50mm，并不应大于1OOmm。
    水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。
    7.1.15 防火分隔水幕的喷头布置，应保证水幕的宽度不小于6m。采用水幕喷头时，喷头不应少于3排；采用开式洒水喷头时，喷头不应少于2排。防护冷却水幕的喷头宜布置成单排。

    5.3 报警阀组安装

主控项目

    5.3.1 报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施。
    检查数量：全数检查。
    检查方法：检查系统试压、冲洗记录表，观察检查和尺量检查。
    5.3.2 报警阀组附件的安装应符合下列要求：
    1 压力表应安装在报警阀上便于观测的位置。
    检查数量：全数检查。
    检查方法：观察检查。
    2 排水管和试验阀应安装在便于操作的位置。
    检查数量：全数检查。
    检查方法：观察检查。
    3 水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。
    检查数量：全数检查。
    检查方法：观察检查。
    4 在报警阀与管网之间的供水干管上，应安装由控制阀、检测供水压力、流量用的仪表及排水管道组成的系统流量压力检测装置，其过水能力应与系统过水能力一致；干式报警阀组、雨淋报警阀组应安装检测时水流不进入系统管网的信号控制阀门。
    检查数量：全数检查。
    检查方法：观察检查。

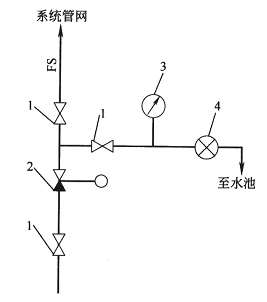

系统调试、检测消防水泵启动运行试验装置示意图
1—控制阀（信号阀）；2—报警阀组；3—压力表；4—流量计

    5.3.3 湿式报警阀组的安装应符合下列要求：
    1 应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。
    检查数量：全数检查。
    检查方法：观察检查和开启阀门以小于一个喷头的流量放水。
    2 报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的位置。
    检查数量：全数检查。
    检查方法：观察检查。
    5.3.4 干式报警阀组的安装应符合下列要求：
    1 应安装在不发生冰冻的场所。
    2 安装完成后，应向报警阀气室注入高度为50～100mm的清水。
    3 充气连接管接口应在报警阀气室充注水位以上部位，且充气连接管的直径不应小于15mm；止回阀、截止阀应安装在充气连接管上。
    检查数量：全数检查。
    检查方法：观察检查和尺量检查。
    4 气源设备的安装应符合设计要求和国家现行有关标准的规定。
    5 安全排气阀应安装在气源与报警阀之间，且应靠近报警阀。
    检查数量：全数检查。
    检查方法：观察检查。
    6 加速器应安装在靠近报警阀的位置，且应有防止水进入加速器的措施。
    检查数量：全数检查。
    检查方法：观察检查。
    7 低气压预报警装置应安装在配水干管一侧。
    检查数量：全数检查。
    检查方法：观察检查。
    8 下列部位应安装压力表：
    1)报警阀充水一侧和充气一侧；
    2)空气压缩机的气泵和储气罐上；
    3)加速器上。
    检查数量：全数检查。
    检查方法：观察检查。
    9 管网充气压力应符合设计要求。
    5.3.5 雨淋阀组的安装应符合下列要求：
    1 雨淋阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠。水传动管的安装应符合湿式系统有关要求。
    2 预作用系统雨淋阀组后的管道若需充气，其安装应按干式报警阀组有关要求进行。
    3 雨淋阀组的观测仪表和操作阀门的安装位置应符合设计要求，并应便于观测和操作。
    检查数量：全数检查。
    检查方法：观察检查。
    4 雨淋阀组手动开启装置的安装位置应符合设计要求，且在发生火灾时应能安全开启和便于操作。
    检查数量：全数检查。
    检查方法：对照图纸观察检查和开启阀门检查。
    5 压力表应安装在雨淋阀的水源一侧。
    检查数量：全数检查。
    检查方法：观察检查。

    5.4 其他组件安装

主控项目

    5.4.1 水流指示器的安装应符合下列要求：
    1 水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸观察检查和检查管道试压和冲洗记录。
    2 水流指示器应使电器元件部位竖直安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。
    检查数量：全数检查。
    检查方法：观察检查和开启阀门放水检查。
    5.4.2 控制阀的规格、型号和安装位置均应符合设计要求；安装方向应正确，控制阀内应清洁、无堵塞、无渗漏；主要控制阀应加设启闭标志；隐蔽处的控制阀应在明显处设有指示其位置的标志。
    检查数量：全数检查。
    检查方法：观察检查。
    5.4.3 压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动。管网上的压力控制装置的安装应符合设计要求。
    检查数量：全数检查。
    检查方法：观察检查。
    5.4.4 水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m；安装后的水力警铃启动时，警铃声强度应不小于70dB。
    检查数量：全数检查。
    检查方法：观察检查、尺量检查和开启阀门放水，水力警铃启动后检查压力表的数值。
    5.4.5 末端试水装置和试水阀的安装位置应便于检查、试验，并应有相应排水能力的排水设施。
    检查数量：全数检查。
    检查方法：观察检查。

一般项目

    5.4.6 信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不宜小于300mm。
    检查数量：全数检查。
    检查方法：观察检查和尺量检查。
    5.4.7 排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。
    检查数量：全数检查。
    检查方法：观察检查和检查管道试压及冲洗记录。
    5.4.8 节流管和减压孔板的安装应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸观察检查和尺量检查。
    5.4.9 压力开关、信号阀、水流指示器的引出线应用防水套管锁定。
    检查数量：全数检查。
    检查方法：观察检查。
    5.4.10 减压阀的安装应符合下列要求：
    1 减压阀安装应在供水管网试压、冲洗合格后进行。
    检查数量：全数检查。
    检查方法：检查管道试压和冲洗记录。
    2 减压阀安装前应检查：其规格型号应与设计相符；阀外控制管路及导向阀各连接件不应有松动；外观应无机械损伤，并应清除阀内异物。
    检查数量：全数检查。
    检查方法：对照图纸观察检查和手扳检查。
    3 减压阀水流方向应与供水管网水流方向一致。
    检查数量：全数检查。
    检查方法：观察检查。
    4 应在进水侧安装过滤器，并宜在其前后安装控制阀。
    检查数量：全数检查。
    检查方法：观察检查。
    5 可调式减压阀宜水平安装，阀盖应向上。
    检查数量：全数检查。
    检查方法：观察检查。
    6 比例式减压阀宜垂直安装；当水平安装时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口应呈水平位置。
    检查数量：全数检查。
    检查方法：观察检查。
    7 安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。
    检查数量：全数检查。
    检查方法：观察检查。
    5.4.11 多功能水泵控制阀的安装应符合下列要求：
    1 安装应在供水管网试压、冲洗合格后进行。
    检查数量：全数检查。
    检查方法：检查管道试压和冲洗记录。
    2 在安装前应检查：其规格型号应与设计相符；主阀各部件应完好；紧固件应齐全，无松动；各连接管路应完好，接头紧固；外观应无机械损伤，并应清除阀内异物。
    检查数量：全数检查。
    检查方法：对照图纸观察检查和手扳检查。
    3 水流方向应与供水管网水流方向一致。
    检查数量：全数检查。
    检查方法：观察检查。
    4 出口安装其他控制阀时应保持一定间距，以便于维修和管理。
    检查数量：全数检查。
    检查方法：观察检查。
    5 宜水平安装，且阀盖向上。
    检查数量：全数检查。
    检查方法：观察检查。
    6 安装自身不带压力表的多功能水泵控制阀时，应在其前后相邻部位安装压力表。
    检查数量：全数检查。
    检查方法：观察检查。
    7 进口端不宜安装柔性接头。
    检查数量：全数检查。
    检查方法：观察检查。
    5.4.12 倒流防止器的安装应符合下列要求：
    1 应在管道冲洗合格以后进行。
    检查数量：全数检查。
    检查方法：检查管道试压和冲洗记录。
    2 不应在倒流防止器的进口前安装过滤器或者使用带过滤器的倒流防止器。
    检查数量：全数检查。
    检查方法：观察检查。
    3 宜安装在水平位置，当竖直安装时，排水口应配备专用弯头。倒流防止器宜安装在便于调试和维护的位置。
    检查数量：全数检查。
    检查方法：观察检查。
    4 倒流防止器两端应分别安装闸阀，而且至少有一端应安装挠性接头。
    检查数量：全数检查。
    检查方法：观察检查。
    5 倒流防止器上的泄水阀不宜反向安装，泄水阀应采取间接排水方式，其排水管不应直接与排水管(沟)连接。
    检查数量：全数检查。
    检查方法：观察检查。
    6 安装完毕后，首次启动使用时，应关闭出水闸阀，缓慢打开进水闸阀，待阀腔充满水后，缓慢打开出水闸阀。
    检查数量：全数检查。
    检查方法：观察检查。

六 系统试压和冲洗

    6.1 一般规定
    6.1.1 管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
    检查数量：全数检查。
    检查方法：检查强度试验、严密性试验、冲洗记录表。
    6.1.2 强度试验和严密性试验宜用水进行。干式喷水灭火系统、预作用喷水灭火系统应做水压试验和气压试验。
    检查数量：全数检查。
    检查方法：检查水压试验和气压试验记录表。
    6.1.3 系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按本规范附录C表C．0．2的格式填写记录。
    检查数量：全数检查。
    检查方法：观察检查。
    6.1.4 管网冲洗应在试压合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
    检查数量：全数检查。
    检查方法：观察检查。
    6.1.5 系统试压前应具备下列条件：
    1 埋地管道的位置及管道基础、支墩等经复查应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸，观察、尺量检查。
    2 试压用的压力表不应少于2只，精度不应低于1.5级，量程应为试验压力值的1.5～2倍。
    检查数量：全数检查。
    检查方法：观察检查。
    3 试压冲洗方案已经批准。
    4 对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。
    检查数量：全数检查。
    检查方法：观察检查。
    6.1.6 系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质；消除缺陷后，重新再试。
    6.1.7 管网冲洗宜用水进行。冲洗前，应对系统的仪表采取保护措施。
    检查数量：全数检查。
    检查方法：观察检查。
    6.1.8 冲洗前，应对管道支架、吊架进行检查，必要时应采取加固措施。
    检查数量：全数检查。
    检查方法：观察、手扳检查。
    6.1.9 对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。
    检查数量：全数检查。
    检查方法：观察检查。
    6.1.10 冲洗直径大于100mm的管道时，应对其死角和底部进行敲打，但不得损伤管道。
    6.1.11 管网冲洗合格后，应按本规范附录C表C．0．3的要求填写记录。
    6.1.12 水压试验和水冲洗宜采用生活用水进行，不得使用海水或含有腐蚀性化学物质的水。
    检查数量：全数检查。
    检查方法：观察检查。
    6.2 水压试验

主控项目

    6.2.1 当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。
    检查数量：全数检查。
    检查方法：观察检查。
    6.2.2 水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压；达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。
    检查数量：全数检查。
    检查方法：观察检查。
    6.2.3 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h应无泄漏。
    检查数量：全数检查。
    检查方法：观察检查。
    按照静密封理论认为，漏和不漏是相对的，所谓“不漏”仅仅是人们自己规定的一个可以被接受的泄漏程度而言。绝对不漏的管道系统是不存在的，人们也没有必要花巨大的代价去追求这一点，关键的问题是，用一个什么量来定量地标定系统的泄漏程度，确定允许的泄漏量。因此规定只要室内安装喷头的管网不出现任何明显渗漏，其他部位不超过正常漏水率，即可保证其正常的运行功能。

一般项目

    6.2.4 水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施。
    检查数量：全数检查。
    检查方法：用温度计检查。
    6.2.5 自动喷水灭火系统的水源干管、进户管和室内埋地管道，应在回填前单独或与系统一起进行水压强度试验和水压严密性试验。
    检查数量：全数检查。
    检查方法：观察和检查水压强度试验及水压严密性试验记录。
    系统的水源干管、进户管和室内地下管道，均为系统的重要组成部分，其承压能力、严密性均应与系统的地上管网等同，此项工作不可忽视或遗忘。
    6.3 气压试验

主控项目

    6.3.1 气压严密性试验压力应为0.28MPa，且稳压24h，压力降不应大于0.01MPa。
    检查数量：全数检查。
    检查方法：观察检查。

一般项目

    6.3.2 气压试验的介质宜采用空气或氮气。
    检查数量：全数检查。
    检查方法：观察检查。
    6.4 冲 洗

主控项目

    6.4.1 管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。
    检查数量：全数检查。
    检查方法：使用流量计和观察检查。
    6.4.2 管网冲洗的水流方向应与灭火时管网的水流方向一致。
    检查数量：全数检查。
    检查方法：观察检查。
    6.4.3 管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。
    检查数量：全数检查。
    检查方法：观察检查。

一般项目

    6.4.4 管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。
    检查数量：全数检查。
    检查方法：观察和尺量、试水检查。
    6.4.5 管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
    检查数量：全数检查。
    检查方法：观察检查。
    6.4.6 管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
    检查数量：全数检查。
    检查方法：观察检查。

七 系统调试

    7.1 一般规定
    7.1.1 系统调试应在系统施工完成后进行。
    7.1.2 系统调试应具备下列条件：
    1 消防水池、消防水箱已储存设计要求的水量；
    2 系统供电正常；
    3 消防气压给水设备的水位、气压符合设计要求；
    4 湿式喷水灭火系统管网内已充满水；干式、预作用喷水灭火系统管网内的气压符合设计要求；阀门均无泄漏；
    5 与系统配套的火灾自动报警系统处于工作状态。
    7.2 调试内容和要求

主控项目

    7.2.1 系统调试应包括下列内容：
    1 水源测试；
    2 消防水泵调试；
    3 稳压泵调试；
    4 报警阀调试；
    5 排水设施调试；
    6 联动试验。
    7.2.2 水源测试应符合下列要求：
    1 按设计要求核实消防水箱、消防水池的容积，消防水箱设置高度应符合设计要求；消防储水应有不作它用的技术措施。
    检查数量：全数检查。
    检查方法：对照图纸观察和尺量检查。
    2 按设计要求核实消防水泵接合器的数量和供水能力，并通过移动式消防水泵做供水试验进行验证。
    检查数量：全数检查。
    检查方法：观察检查和进行通水试验。
    7.2.3 消防水泵调试应符合下列要求：
    1 以自动或手动方式启动消防水泵时，消防水泵应在30s内投入正常运行。
    检查数量：全数检查。
    检查方法：用秒表检查。
    2 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应在30s内投入正常运行。
    检查数量：全数检查。
    检查方法：用秒表检查。
    7.2.4 稳压泵应按设计要求进行调试。当达到设计启动条件时，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行；当消防主泵启动时，稳压泵应停止运行。
    检查数量：全数检查。
    检查方法：观察检查。
    7.2.5 报警阀调试应符合下列要求：
    1 湿式报警阀调试时，在试水装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L／s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，并反馈信号。
    检查数量：全数检查。
    检查方法：使用压力表、流量计、秒表和观察检查。
    2 干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点压力、水流到试验装置出口所需时间，均应符合设计要求。
    检查数量：全数检查。
    检查方法：使用压力表、流量计、秒表、声强计和观察检查。
    3 雨淋阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋阀，应在15s之内启动；公称直径大于200mm的雨淋阀调试时，应在60s之内启动。雨淋阀调试时，当报警水压为0.05MPa，水力警铃应发出报警铃声。
    检查数量：全数检查。
    检查方法：使用压力表、流量计、秒表、声强计和观察检查。

一般项目

    7.2.6 调试过程中，系统排出的水应通过排水设施全部排走。
    检查数量：全数检查。
    检查方法：观察检查。
    7.2.7 联动试验应符合下列要求，并按本规范附录C表C．0．4的要求进行记录。
    1 湿式系统的联动试验，启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。
    检查数量：全数检查。
    检查方法：打开阀门放水，使用流量计和观察检查。
    2 预作用系统、雨淋系统、水幕系统的联动试验，可采用专用测试仪表或其他方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统；采用传动管启动的雨淋系统、水幕系统联动试验时，启动1只喷头，雨淋阀打开，压力开关动作，水泵启动。
    检查数量：全数检查。
    检查方法：观察检查。
    3 干式系统的联动试验，启动1只喷头或模拟1只喷头的排气量排气，报警阀应及时启动，压力开关、水力警铃动作并发出相应信号。
    检查数量：全数检查。
    检查方法：观察检查。

八 系统验收

    8.0.1 系统竣工后，必须进行工程验收，验收不合格不得投入使用。
    8.0.2 自动喷水灭火系统工程验收应按本规范附录E的要求填写。
    8.0.3 系统验收时，施工单位应提供下列资料：
    1 竣工验收申请报告、设计变更通知书、竣工图；    （C）
    2 工程质量事故处理报告；    （C）
    3 施工现场质量管理检查记录；    （C）
    4 自动喷水灭火系统施工过程质量管理检查记录；    （C）
    5 自动喷水灭火系统质量控制检查资料。    （C）
    8.0.4 系统供水水源的检查验收应符合下列要求：
    1 应检查室外给水管网的进水管管径及供水能力，并应检查消防水箱和消防水池容量，均应符合设计要求。?    （A）
    2 当采用天然水源作系统的供水水源时，其水量、水质应符合设计要求，并应检查枯水期最低水位时确保消防用水的技术措施。    （A）
    8.0.5 消防泵房的验收应符合下列要求：
    1 消防泵房的建筑防火要求应符合相应的建筑设计防火规范的规定。    （B）
    2 消防泵房设置的应急照明、安全出口应符合设计要求。     （B）
    3 备用电源、自动切换装置的设置应符合设计要求。    （B）
    8.0.6 消防水泵验收应符合下列要求：
    1 工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并有明显标记。    （B）
    2 消防水泵应采用自灌式引水或其他可靠的引水措施。    （B）
    3 分别开启系统中的每一个末端试水装置和试水阀，水流指示器、压力开关等信号装置的功能均符合设计要求。     （B）
    4 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换。    （A）
    5 消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口额定压力的1.3～1.5倍。    （B）
    6 对消防气压给水设备，当系统气压下降到设计最低压力时，通过压力变化信号应启动稳压泵。    （B）
    7 消防水泵启动控制应置于自动启动档。    （C）
    8.0.7 报警阀组的验收应符合下列要求：
    1 报警阀组的各组件应符合产品标准要求。    （B）
    2 打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。    （B）
    3 水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB；    （B）
    4 打开手动试水阀或电磁阀时，雨淋阀组动作应可靠。    （B）
    5 控制阀均应锁定在常开位置。    （C）
    6 与空气压缩机或火灾自动报警系统的联动控制，应符合设计要求。    （B）
    8.0.8 管网验收应符合下列要求：
    1 管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范及设计要求。    （A）
    2 管网排水坡度及辅助排水设施，应符合验收规范GB50261—2005第5.1.10条的规定。    （C）
    5.1.10 管道横向安装宜设0.002～0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。
    3 系统中的末端试水装置、试水阀、排气阀应符合设计要求。    （C）
    4 管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等，均应符合设计要求；    （B）
    5 干式喷水灭火系统管网容积不大于2900L时，系统允许的最大充水时间不应大于3min；如干式喷水灭火系统管道充水时间不大于1min，系统管网容积允许大于2900L。    （B）
    6 报警阀后的管道上不应安装其他用途的支管或水龙头。    （C）
    7 配水支管、配水管、配水干管设置的支架、吊架和防晃支架，应符合本规范第5.1.8条的规定。    （C）
    8.0.9 喷头验收应符合下列要求：
    1 喷头设置场所、规格、型号、公称动作温度、响应时间指数(RTI)应符合设计要求。    （A）
    2 喷头安装间距，喷头与楼板、墙、梁等障碍物的距离应符合设计要求。    （B）
    3 有腐蚀性气体的环境和有冰冻危险场所安装的喷头，应采取防护措施。    （C）
    4 有碰撞危险场所安装的喷头应加设防护罩。    （C）
    5 各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1％，且每种备用喷头不应少于10个。    （C）
    8.0.10 水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。    （B）
    8.0.11 系统流量、压力的验收，应通过系统流量压力检测装置进行放水试验，系统流量、压力应符合设计要求。    （A）
    8.0.12 应进行系统模拟灭火功能试验，且应符合下列要求：
    1 报警阀动作，水力警铃应鸣响。    （C）
    2 水流指示器动作，应有反馈信号显示。    （C）
    3 压力开关动作，应启动消防水泵及与其联动的相关设备，并应有反馈信号显示。    （A）
    4 电磁阀打开，雨淋阀应开启，并应有反馈信号显示。    （A）
    5 消防水泵启动后，应有反馈信号显示。    （B）
    6 加速器动作后，应有反馈信号显示。    （B）
    7 其他消防联动控制设备启动后，应有反馈信号显示。     （B）
    8.0.13 系统工程质量验收判定条件：
    1 系统工程质量缺陷应按本规范附录F要求划分为：严重缺陷项(A)，重缺陷项(B)，轻缺陷项(C)。
    2 系统验收合格判定应为：A＝0，且B≤2，且B＋C≤6为合格，否则为不合格。

九 维护管理

    9.0.1 自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。维护管理工作，应按本规范附录G的要求进行。
    9.0.2 维护管理人员应经过消防专业培训，应熟悉自动喷水灭火系统的原理、性能和操作维护规程。
    9.0.3 每年应对水源的供水能力进行一次测定。
    9.0.4 消防水泵或内燃机驱动的消防水泵应每月启动运转一次。当消防水泵为自动控制启动时，应每月模拟自动控制的条件启动运转一次。
    9.0.5 电磁阀应每月检查并应作启动试验，动作失常时应及时更换。
    9.0.6 每个季度应对系统所有的末端试水阀和报警阀旁的放水试验阀进行一次放水试验，检查系统启动、报警功能以及出水情况是否正常。
    9.0.7 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换。
    9.0.8 室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。
    9.0.9 自动喷水灭火系统发生故障，需停水进行修理前，应向主管值班人员报告，取得维护负责人的同意，并临场监督，加强防范措施后方能动工。
    9.0.10 维护管理人员每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态。
    9.0.11 消防水池、消防水箱及消防气压给水设备应每月检查一次，并应检查其消防储备水位及消防气压给水设备的气体压力。同时，应采取措施保证消防用水不作它用，并应每月对该措施进行检查，发现故障应及时进行处理。
    9.0.12 消防水池、消防水箱、消防气压给水设备内的水，应根据当地环境、气候条件不定期更换。
    9.0.13 寒冷季节，消防储水设备的任何部位均不得结冰。每天应检查设置储水设备的房间，保持室温不低于5℃。
    9.0.14 每年应对消防储水设备进行检查，修补缺损和重新油漆。
    9.0.15 钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭。
    9.0.16 消防水泵接合器的接口及附件应每月检查一次，并应保证接口完好、无渗漏、闷盖齐全。
    9.0.17 每月应利用末端试水装置对水流指示器进行试验。
    9.0.18 每月应对喷头进行一次外观及备用数量检查，发现有不正常的喷头应及时更换；当喷头上有异物时应及时清除。更换或安装喷头均应使用专用扳手。
    9.0.19 建筑物、构筑物的使用性质或贮存物安放位置、堆存高度的改变，影响到系统功能而需要进行修改时，应重新进行设计。
